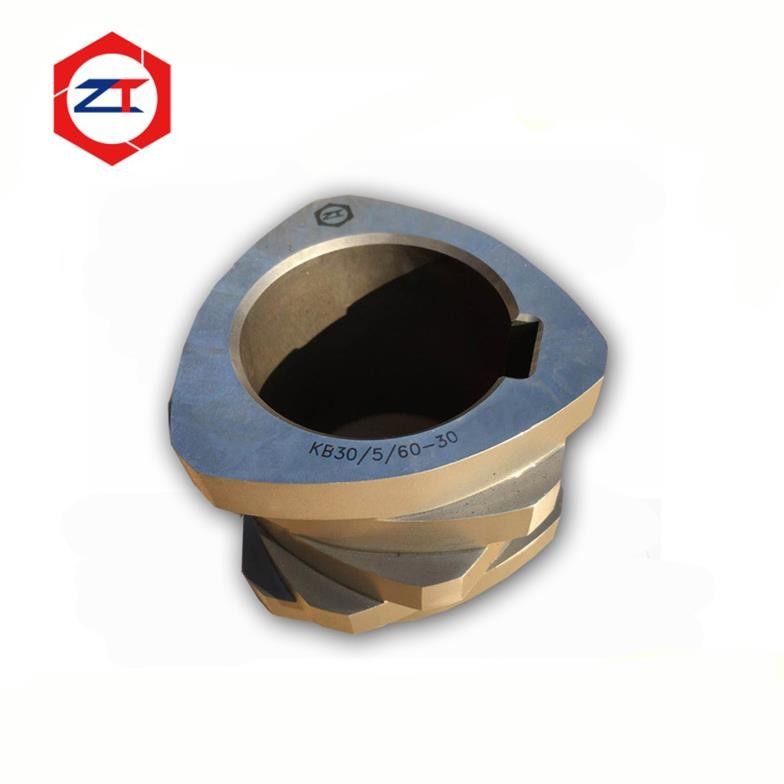

عنصر برغي دقيق ثلاثي الريش مقاس 71 مم لاستبدال OEM من فئة 75

يجب أن يفعل عنصر البرغي البديل أكثر من مجرد مطابقة حجم البثق الاسمي. بالنسبة لخط بثق برغي مزدوج من فئة 75 موجود، يجب أن يعيد العنصر الجديد أيضًا إنتاج القطر الخارجي المطلوب، وملف العمل ثلاثي الأجنحة، والطول، وواجهة الشق، وأبعاد الوجه النهائي، وموضع التجميع.

هذا عنصر برغي بثق مزدوج دقيق بقطر 71 مم مصمم لتطبيقات الاستبدال من الشركة المصنعة للمعدات الأصلية (OEM) حيث تكون الاتساق الأبعاد والملاءمة الصحيحة للتجميع أمرًا بالغ الأهمية. يستخدم العنصر فولاذ الأدوات W6Mo5Cr4V2 / 6542 ويتم تصنيعه بتفاوتات أبعاد مضبوطة للمساعدة في الحفاظ على التوافق مع تجميع البرغي الحالي.

بالنسبة للعملاء الذين يستبدلون عنصرًا واحدًا أو عدة عناصر بالية فقط، فإن الهندسة الدقيقة مهمة بشكل خاص لأن المكون الجديد يجب أن يعمل بشكل صحيح مع العناصر الأصلية المتبقية المثبتة بالفعل على العمود.

قد يحتوي تجميع البرغي المزدوج المعياري على العديد من عناصر النقل والخلط والخلط والانتقال الفردية. يتم وضع كل مكون بجوار التالي لتشكيل تكوين البرغي الكامل.

إذا كان للعنصر البديل طول غير صحيح، أو ملف خارجي، أو بعد وجه نهائي، فإن الخطأ لا يبقى معزولًا في مكون واحد. يمكن أن يؤثر على مكدس البرغي النهائي، ووضع العنصر، وحالة التجميع.

بالنسبة لعنصر البرغي هذا بقطر 71 مم، تشمل تفاوتات التصنيع المضبوطة:

• تفاوت الطول: ±0.01 مم
• تفاوت القطر الخارجي: -0.03 / 0 مم
• تفاوت قوس الانتقال: ±0.02 مم

هذه الأبعاد المضبوطة مهمة بشكل خاص لمشاريع الاستبدال من الشركة المصنعة للمعدات الأصلية حيث يجب أن يتناسب العنصر الجديد مع نظام برغي موجود بدلاً من تجميع جديد تمامًا.

يحتوي عنصر البرغي ثلاثي الأجنحة على هندسة عمل مختلفة عن العناصر التقليدية ذات الجناح الواحد أو الجناحين.

ومع ذلك، لا ينبغي وصف الأجنحة الثلاثة تلقائيًا بأنها "أفضل" أو "أداء أعلى". تعتمد الهندسة الصحيحة على تكوين البرغي الأصلي ووظيفة العنصر في موضع العملية هذا.

بالنسبة لمشروع استبدال من الشركة المصنعة للمعدات الأصلية، فإن الهدف الرئيسي هو إعادة إنتاج ملف الأجنحة الثلاثة المطلوب بدقة حتى يستمر المكون البديل في أداء الوظيفة المقصودة ضمن تصميم البرغي الحالي.

تشمل معلمات الاستبدال المهمة:

• ملف الأجنحة الثلاثة
• القطر الخارجي
• طول العنصر
• الخطوة والمسافة
• هندسة الانتقال
• واجهة الشق الداخلية
• أبعاد الوجه النهائي
• موضع التثبيت في تكوين البرغي

إذا تعرض العنصر الأصلي بالفعل لتآكل كبير، فلا ينبغي نسخ هذه الأبعاد مباشرة دون تحديد الأسطح التي فقدت مادة أثناء الخدمة أولاً.

يتم تصنيع العنصر الحالي بقطر 71 مم من W6Mo5Cr4V2، والذي يشار إليه عادة باسم فولاذ الأدوات 6542.

بالنسبة للبثق بالبرغي المزدوج، يجب دائمًا ربط اختيار المواد بالحالة التشغيلية الفعلية. يمكن أن يختلف معدل التآكل بشكل كبير اعتمادًا على نوع البوليمر، ومحتوى الحشو، والألياف الزجاجية، والإضافات المعدنية، وسرعة البرغي، وعزم الدوران، وموقع العنصر في تكوين البرغي.

يمكن أن يوفر فولاذ الأدوات حلاً عمليًا مقاومًا للتآكل للعديد من تطبيقات التركيب، ولكن المادة الأكثر صلابة أو الأغلى ليست تلقائيًا الخيار الصحيح لكل موضع.

إذا كان العنصر 6542 الحالي يوفر بالفعل عمر خدمة مقبولًا، فقد يكون من المناسب إعادة إنتاج مواصفات المواد الأصلية. إذا كان التآكل سريعًا بشكل غير عادي، فيجب مراجعة حالة العملية وآلية التآكل قبل مجرد تصنيع عنصر مطابق آخر.

القطر الخارجي الاسمي هو مجرد نقطة انطلاق للاستبدال.

يجب أن يتطابق أيضًا عنصر برغي استبدال دقيق من الشركة المصنعة للمعدات الأصلية:

ملف العمل ← الخطوة والمسافة ← طول العنصر ← الشق الداخلي ← الوجوه النهائية ← هندسة الانتقال ← الموضع في تكوين البرغي

واجهة الشق مهمة بشكل خاص لأنها تربط عنصر البرغي بالعمود وتنقل عزم الدوران عبر تجميع البرغي المعياري.

إذا كان الشق فضفاضًا جدًا، يمكن أن يساهم الخلوص المفرط في الحركة وتآكل الواجهة. إذا كان ضيقًا جدًا، يمكن أن يصبح التثبيت والإزالة صعبين.

لذلك، فإن الهدف هو إعادة إنتاج ملاءمة الشق المطلوبة، وليس مجرد تصنيع مكون له نفس المظهر الخارجي.

يتم تجميع عناصر البرغي المتعددة بشكل مستمر على طول العمود.

هذا يعني أن خطأً أبعادًا صغيرًا في عنصر واحد يمكن أن يساهم في خطأ متراكم عند تثبيت العديد من العناصر معًا.

يساعد طول العنصر المضبوط والوجوه النهائية المصنعة بدقة في الحفاظ على مكدس البرغي الكلي المصمم والتلامس الصحيح بين المكونات المتجاورة.

يصبح هذا مهمًا بشكل خاص عندما يستبدل العملاء بضعة عناصر بالية فقط مع الاحتفاظ بمجموعة البرغي المتبقية.

يجب أن تتكامل الأجزاء الجديدة في التجميع الحالي دون إنشاء فجوات غير متوقعة أو تداخل أو تغييرات في طول المكدس الكلي.

الرسم الأصلي هو المرجع المفضل للاستبدال من الشركة المصنعة للمعدات الأصلية، ولكنه ليس متاحًا دائمًا في خطوط البثق القديمة.

يمكن أيضًا قياس عنصر برغي موجود واستخدامه كمرجع للاستبدال.

ومع ذلك، لا ينبغي نسخ المكون البالي بشكل أعمى.

قبل تحديد أبعاد التصنيع الجديدة، يجب تقييم العنصر البالي لتحديد:

• أسطح المرجع الأصلية
• أسطح الأجنحة البالية
• التغييرات في القطر الخارجي
• تآكل الشق
• حالة الوجه النهائي
• تآكل ملف الانتقال

حيثما أمكن، يمكن أن يساعد مقارنة العنصر البالي بالعناصر المجاورة، أو واجهة العمود، أو بيانات الأبعاد الأصلية الأخرى في إعادة بناء الهندسة الوظيفية الصحيحة.

في العديد من أنظمة البرغي المزدوج المعيارية، نعم.

إذا كان العمود والبرميل وعناصر البرغي المتبقية لا تزال ضمن حالة مقبولة، يمكن تقييم العناصر الفردية البالية للاستبدال بدلاً من استبدال مجموعة البرغي الكاملة تلقائيًا.

المتطلب المهم هو التوافق الأبعاد والوظيفي.

يجب أن يتطابق العنصر البديل مع شق العمود الحالي، والعناصر المجاورة، وموضع العملية الأصلي.

لهذا السبب، نوصي بتحديد الموضع البالي في تكوين البرغي قبل تصنيع الجزء البديل.

للتقييم الأولي، يرجى تقديم:

1. طراز الباثق أو معلومات آلة فئة 75
2. رسم أو عينة عنصر برغي موجود
3. موضع عنصر البرغي في تكوين البرغي
4. معلومات البوليمر والحشو المعالج
5. صور للعنصر البالي
6. معلومات العمود أو الشق المطابق، إذا كانت متاحة

إذا لم يكن الرسم الأصلي متاحًا، يمكن قياس العنصر الموجود بعد تحديد المناطق البالية.

لا. يجب أن يتطابق ملف العمل، وطول العنصر، والمسافة، والشق، والوجوه النهائية، وهندسة الانتقال مع تجميع البرغي الحالي.

لأن العنصر الجديد يجب أن يتجمع بشكل صحيح مع العناصر المجاورة الموجودة. يمكن أن تؤثر أخطاء الطول أو الملف على الملاءمة وأبعاد مكدس البرغي الكلية.

لا. يجب أن يتطابق عدد الأجنحة والهندسة مع وظيفة العملية الأصلية وتكوين البرغي. الهدف من الاستبدال من الشركة المصنعة للمعدات الأصلية هو المطابقة الوظيفية الدقيقة بدلاً من تغيير الهندسة دون تقييم العملية.

نعم. ومع ذلك، يجب أولاً تحديد الأسطح البالية حتى لا يتم إعادة إنتاج تآكل الخدمة في العنصر الجديد.

نعم، عندما لا تزال مجموعة البرغي المتبقية والعمود والبرميل مناسبة للاستخدام المستمر ويمكن مطابقة العناصر البديلة بدقة.

إذا كانت خط بثق فئة 75 لديك تحتوي على عناصر برغي ثلاثية الأجنحة بالية، فأرسل لنا العنصر الحالي أو الرسم أو معلومات الأبعاد مع موضعه في تكوين البرغي.

يمكننا تقييم:

أبعاد 71 مم ← ملف الأجنحة الثلاثة ← واجهة الشق ← طول العنصر ← ملاءمة الوجه النهائي ← المادة ← توافق الاستبدال من الشركة المصنعة للمعدات الأصلية

أرسل بيانات عنصر البرغي بقطر 71 مم لمراجعة الاستبدال من الشركة المصنعة للمعدات الأصلية
