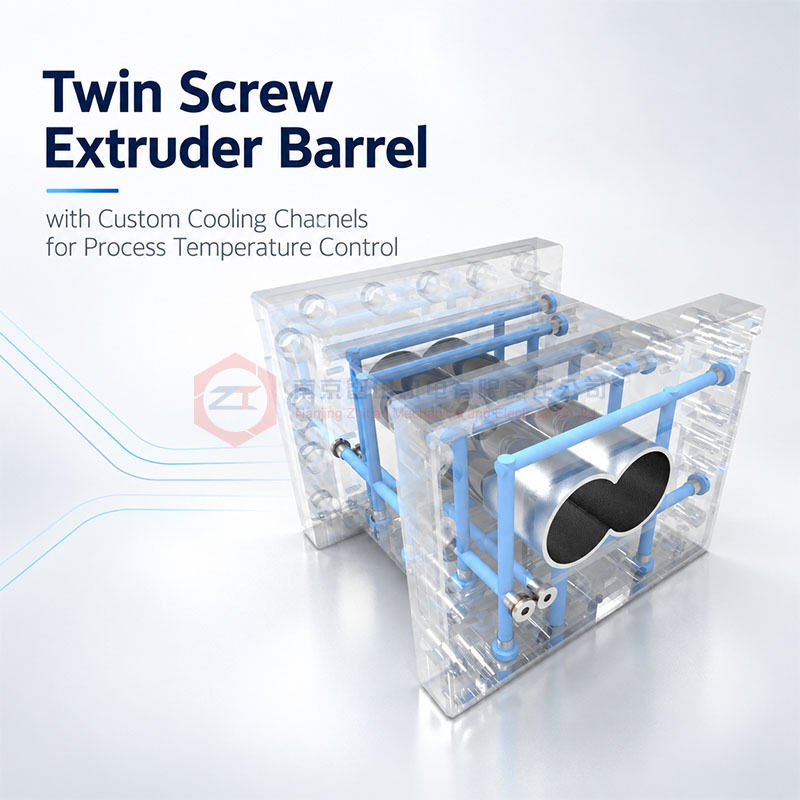

برميل محفز مزدوج مع قنوات تبريد مخصصة لتحكم درجة حرارة العملية

بديلبرميل محفز مزدوج المسماريجب أن تفعل أكثر من مجرد مطابقة الحفرة، والمسافة المركزية وأبعاد التثبيت. يجب أن يتطابق ترتيب التدفئة والتبريد أيضًا مع العملية الفعلية وخط التطويق القائم.

تم تصميم هذا البرميلقنوات التبريد المستقيمة أو المدارية أو المخصصةللتطبيقات التي يكون فيها التحكم في درجة حرارة العملية والتوافق مع بدائل OEM مهمين. تشمل التكوينات المتاحة براميل المعالجة الرئيسية، براميل التغذية،براميل التغذية الجانبية و براميل إزالة الغازات.

بالنسبة للآلة القائمة، فإن الهدف ليس مجرد إضافة مزيد من التبريد. يجب أن يعمل ترتيب قناة التبريد ومواقع منفذ المياه وهيكل البرميل ومتطلبات منطقة العملية معا.

البرميل هو أحد المكونات الرئيسية لنقل الحرارة في نظام طحن مزدوج.

أثناء التشغيل ، يمكن أن تأتي الحرارة من السخانات الخارجية وكذلك الطاقة الميكانيكية الناتجة عن تشوه المواد وتدوير المسامير.قد تحتاج البرميل إلى تسخين، التبريد أو مزيج من الاثنين للحفاظ على درجة حرارة العملية المطلوبة.

إن تخطيط التبريد غير المناسب يمكن أن يجعل التحكم في درجة الحرارة أكثر صعوبة حتى عندما يكون البرميل نفسه صحيحًا في الأبعاد.

العوامل المهمة تشمل:

• موقع قناة التبريد
• هندسة القناة
• أماكن دخول المياه ومخارجها
• سمك جدار البرميل
• ترتيبات التدفئة
• وظيفة منطقة العملية
• إزالة الحرارة المطلوبة
• اتصالات الآلة القائمة

لهذا السبب ، يجب النظر في نظام التبريد أثناء تصميم البرميل بدلاً من التعامل معه كإكسسوار خارجي.

النطاق الحالي للبرميل يدعمقنوات التبريد المستقيمة، قنوات التبريد المدارية وتصاميم التبريد المخصصة.

لا يوجد نوع قناة واحد هو أفضل تلقائيًا لكل برميل.

يمكن أن يناسب تكوين القناة المستقيمة بعض تخطيطات الآلة الحالية وواجهات الاستبدال ،في حين يمكن اختيار ترتيب دوامة إذا كانت هندسة البرميل ومتطلبات التحكم الحراري تبررها.

القنوات المخصصة مفيدة عندما يجب على برميل الاستبدال أن يعيد إنتاج ترتيب التبريد الموجود أو عندما لا يتطابق التكوين القياسي مع منطقة العملية.

يجب أن يأخذ الاختيار النهائي في الاعتبار متطلبات نقل الحرارة ومقاومة التدفق وضغط المياه المتاح ومواقع الاتصال الخارجي وتصميم الجهاز الأصلي.

زيادة تدفق مياه التبريد أو إضافة المزيد من القنوات لا تنتج تلقائيًا استقرارًا أفضل في درجة الحرارة.

إذا كانت مشكلة درجة الحرارة الفعلية ناتجة عن قشر عملية مفرط، وتكوين المسمار غير صحيح، أو تغذية مواد غير مستقرة أو حالة تشغيل غير مناسبة،تغيير نظام تبريد البرميل وحده قد لا يحل الأمر.

الغرض منبرميل محرك التبريد المخصصهو تزويد البرميل بقدرة التحكم الحراري المناسبة للعملية.

لذلك يجب أن يفصل تقييم بديل جيد بين سؤالين:

هل تكوين التبريد بالبرميل صحيح؟

و

هل تنتج العملية حرارة أكثر مما كان متوقعا؟

هذا يتجنب التعامل مع كل تقلب في درجة الحرارة كمشكلة قناة التبريد.

يمكن تكوين المنتج الحالي كبرميل معالجة رئيسي، برميل تغذية، برميل تغذية جانبية أو برميل إزالة الغاز.

هذه المواقف لا تتطلب بالضرورة إدارة حرارية متطابقة.

قد يتطلب قسم التغذية ظروف درجة حرارة خاضعة للرقابة للحفاظ على استقرار كمية المواد والوقاية من الآثار الحرارية غير المرغوب فيها بالقرب من فتحة التغذية.

يمكن أن يواجه قسم المعالجة الرئيسي إدخال طاقة ميكانيكية أعلى وتغير الأحمال الحرارية مع ذوبان البوليمر والمزيج وضغطه.

يجب أن يجمع قسم التغذية الجانبية درجة حرارة العملية المطلوبة مع واجهات دقيقة للطعام الجانبي ومقاطع البرميل المحيطة.

يتطلب قسم إزالة الغاز هندسة التهوية الصحيحة مع التحكم في درجة الحرارة المناسبة بحيث تظل العملية متوافقة مع حالة التهوية المقصودة.

هذا هو السبب في أن تخطيط التبريد يجب أن يكون مطابقًا لموقف البرميل بدلاً من التوحيد بشكل أعمى عبر كل قسم.

من أجلطاس محطم المسامير المزدوجة بديل OEM، الأبعاد الميكانيكية هي جزء فقط من المواصفات.

يجب التحقق من أن البرميل الجديد:

ملف الحفرة → المسافة الوسطى → طول القسم → وجوه الاتصال → ثقوب التثبيت → منافذ التبريد → ترتيب التدفئة → فتحات التغذية أو التهوية

قد يكون البرميل مناسبًا ميكانيكيًا ولكن لا يزال يسبب مشاكل في التثبيت إذا كانت اتصالات مياه التبريد في الموقف الخاطئ.

بالنسبة للآلات القديمة، فإن الحفاظ على مواقع المدخلات والمخارج الحالية يمكن أن يقلل من التعديل غير الضروري للأنابيب والأنابيب والمعدات المحيطة.

إذا لم يكن الرسم الأصلي متاحًا ، فيمكن قياس البرميل الموجود وتسجيل مواقع منفذ التبريد قبل التصنيع.

المنتج الحالي يدعم المواد الأساسية بما في ذلك38CrMoAlA، 45 الفولاذ، الفولاذ المقاوم للصدأ 304 والسبائك المخصصة، فضلا عن الغطاء القائم على النيكل وطرق التصنيع مثل HIP ، الأغلفة السبائك المتكاملة والطلاء بالليزر.

اختيار المواد وتصميم التبريد يحل مشاكل مختلفة.

يجب أن تستجيب المادة أو الغطاء بشكل أساسي إلى:

• التآكل القطع
• التآكل
• وسائل المعالجة
• محتوى الحشو
• حالة الخدمة المطلوبة

يجب أن تستجيب قناة التبريد في المقام الأول إلى:

• متطلبات التحكم الحراري
• هندسة البرميل
• موقع العملية
• تخطيط الاتصال القائم

بالنسبة لـ 38CrMoAlA ، فإن المواصفات الحالية تدرج عمق النترات من0.4 ∙ 0.7 ملمهذه القيمة تنطبق على وجه التحديد على خيار 38CrMoAlA النتريدي ولا ينبغي التعامل معها على أنها مواصفات الغطاء.

يمكن استخدام برميل قديم كمرجع قياس عندما لا يكون الرسم الأصلي متاحاً.

ومع ذلك، يجب أن تحدد تطوير البديل كل من الأبعاد الوظيفية الأصلية وأي تغييرات ناتجة عن ارتداء الخدمة.

يمكن أن يشمل التقييم:

• ارتداء المزعج
• المسافة من المركز
• وجوه الاتصال
• طول القسم
• فتحات التدفئة
• قنوات التبريد
• أماكن مدخل المياه ومخارجها
• فتحات التغذية أو فتحات التغذية الجانبية أو فتحات التهوية

هذا يساعد على تجنب إعادة إنتاج الأبعاد التالفة مع الحفاظ على الواجهات المطلوبة من قبل خط التطويق الحالي.

من أجل تقييم أولي، يرجى تقديم:

1. نموذج الخرطوشة وموقع البرميل
2. رسم أو عينة موجودة في البرميل
3. معلومات عن الحفر والمسافة إلى المركز
4. أماكن مدخل ومخرج مياه التبريد
5. مواد المعالجة
6. درجة حرارة التشغيل الطبيعية
7. مشكلة التحكم الحالي في درجة الحرارة أو إرتداء البرميل

صور اتصالات التبريد القائمة مفيدة عندما تكون الرسومات غير مكتملة.

لا، التصميم الصحيح يعتمد على هندسة البرميل، والمتطلبات الحرارية، وظروف التدفق المتاحة وواجهات الآلة الموجودة.

نعم ، يمكن تقييم مواقع منفذ التبريد وتكوين القناة من الرسومات أو القياسات أو البرميل الموجود.

لا، درجة حرارة العملية العالية قد تكون مرتبطة أيضًا بتكوين المسمار، وقطع العملية، وظروف التغذية أو حمل التشغيل.

نعم، يمكن مطابقة تكوين قناة التبريد واختيار المواد أو الغطاء بشكل منفصل وفقًا لظروف الحرارة واللبس في التطبيق.

إذا كان البرميل الحالي لديكمشاكل في التحكم في درجة الحرارة، اتصالات التبريد غير متطابقة أو تتطلب استبدال OEMأرسل لنا رسم البرميل، نموذج الآلة، تخطيط منفذ التبريد ومعلومات العملية.

يمكننا تقييم:

أبعاد البرميل → قناة التبريد → اتصالات المياه → منطقة العملية → المواد → حماية الارتداء → جهاز OEM بديل

إرسال بيانات البرميل الخاص بك لمراجعة قناة التبريد واستبدال OEM
