التوأم المسمار الطارد علبة التروس
Created with Pixso. علبة التروس ذات العزم العالي للشفرات المزدوجة للخلاط المستمر

علبة التروس ذات العزم العالي للشفرات المزدوجة للخلاط المستمر

Brand Name: Zhitian
Model Number: Customization
MOQ: 1
Price: Timely Quotation
Delivery Time: 35-50 Days
Payment Terms: T/T,L/C
Detail Information
مكان المنشأ:
جيانغسو، الصين
إصدار الشهادات:
Iso:9001
نوع علبة التروس:
علبة التروس ذات اللولب المزدوج ذات الدوران المشترك
سلسلة علبة التروس:
TDSN / STD / ZT-N / ZT-Z / ZT-E
كثافة عزم الدوران:
<7 إلى 16–18 نيوتن متر/سم مكعب، يعتمد على السلسلة
دقة العتاد:
الصف 6
صلابة العتاد:
HRC 58-62
تشحيم:
التشحيم بالزيت القسري
تبريد:
تبريد الزيت / مبادل حراري
دعم الاستبدال:
الرسم أو النموذج أو الواجهة المقاسة
Packaging Details:
Wooden Case
القدرة على العرض:
100 مجموعة / شهر
إبراز:

علبة التروس ذات العزم العالي

,

علبة التروس المزدوجة للشفرات للخلاط

,

علبة معدات محرك التجميع المستمر

وصف المنتج

هل تحتاج إلى استبدال صندوق تروس لولبي مزدوج محمّل بشكل زائد أو يسخن أو قديم؟صندوق التروس هذا ذو عزم الدوران العالي مصمم لخطوط بثق اللوالب المزدوجة المتوازية حيث يكون نقل عزم الدوران المستقر، والمحاذاة الدقيقة للمخرج المزدوج، والتشغيل المستمر الموثوق به أمرًا بالغ الأهمية.بدلاً من اختيار صندوق تروس بناءً على قوة المحرك وحدها، نقوم بتقييم عزم الدوران الفعلي للتشغيل، وسرعة اللولب، ونسبة التخفيض، وتغير الحمل، والمسافة المركزية، وواجهات الماكينة الحالية قبل التوصية بتكوين صندوق تروس.

بالنسبة لمشاريع الاستبدال، أرسل لنا نموذج صندوق التروس الحالي أو صورته، وقوة المحرك، وسرعة خرج اللولب، والمسافة المركزية لعمود الخرج. هذه المعلمات الأربع كافية لبدء تقييم فني أولي.

هل يظهر صندوق تروس البثق الحالي لديك هذه المشاكل؟

لا تنتج مشكلة صندوق التروس دائمًا عن ترس أو محمل تالف واحد.قد تشير إنذارات الحمل الزائد المتكررة، وزيادة درجة حرارة الزيت، والاهتزاز غير الطبيعي، وضوضاء التروس، وسرعة اللولب غير المستقرة، وفشل المحامل المبكر، أو الانقطاعات المتكررة إلى أن صندوق التروس الحالي غير متطابق بشكل صحيح مع ظروف التشغيل الفعلية.تشمل المشاكل النموذجية:

ZT-Z gearbox for twin screw extruder

الحمل الزائد لصندوق التروس أثناء المعالجة ذات عزم الدوران العالي

درجة حرارة الزيت المفرطة أثناء التشغيل المستمر

تآكل التروس أو المحامل المتسارع

سرعة اللولب غير المستقرة تحت أحمال العملية المتغيرة

  • عدم تطابق عمود الخرج أو واجهة التركيب
  • فشل متكرر بعد إصلاحات سابقة
  • صعوبة الحصول على صندوق تروس أصلي قديم
  • تتناول صفحة المنتج الحالية بالفعل الحمل الزائد، ودرجة حرارة الزيت، وتآكل المحامل والتروس، وسرعة اللولب غير المستقرة، واستبدال صناديق التروس القديمة؛ هذه تستحق الاحتفاظ بها لأنها تتوافق مباشرة مع نقاط الألم لدى العملاء.
  • إذا كان صندوق التروس الحالي لديك يعاني من إحدى هذه المشاكل، فيجب أن تكون الخطوة الأولى هي تحديد السبب قبل مجرد إعادة إنتاج المواصفات القديمة.
  • اختر صندوق التروس بناءً على متطلبات عزم الدوران الفعلية
  • كثافة عزم الدوران الأعلى ليست أفضل تلقائيًا.

يجب أن يوفر صندوق التروس الصحيح سعة نقل كافية للعملية الفعلية مع تجنب المواصفات الزائدة غير الضرورية.

تقدم ZHITIAN عدة سلاسل لصناديق التروس لمتطلبات التشغيل المختلفة:

سلسلة صندوق التروس

كثافة عزم الدوران

الموضع النموذجي

TDSN

<7 نيوتن متر/سم³ البثق التقليدي ومنخفض الحمل STD
<9 نيوتن متر/سم³ تطبيقات البثق القياسية ZT-N
<13 نيوتن متر/سم³ التركيب العام عالي عزم الدوران ZT-Z
<15 نيوتن متر/سم³ التركيب عالي الحمل ZT-E
16-18 نيوتن متر/سم³ المعالجة المستمرة عالية عزم الدوران يسمح هذا باختيار صندوق التروس بناءً على عملية البثق الفعلية بدلاً من اختيار أعلى مواصفات متاحة تلقائيًا.
قد تشمل التطبيقات البلاستيك الهندسي، والمركبات المقواة بالألياف الزجاجية، والتركيبات عالية الحشو، والماسترباتش، والبوليمرات المعاد تدويرها، وعمليات التركيب المستمرة الأخرى حيث يتغير حمل النقل مع المواد وظروف التشغيل. قوة المحرك وحدها لا تكفي خطأ شائع في اختيار صندوق التروس هو استخدام كيلوواط المحرك فقط.

لنفس قوة المحرك، يتغير عزم الدوران الذي ينقله صندوق التروس مع السرعة ونسبة التخفيض. لذلك، يجب أن يأخذ الاختيار الفعلي في الاعتبار:

قوة المحرك + سرعة الإدخال + سرعة الإخراج + نسبة التروس + عزم الدوران المطلوب + الحمل المستمر

محرك أكبر لا يعني تلقائيًا أن صندوق التروس يمكنه نقل قوته المقدرة بالكامل بأمان في كل ظروف التشغيل.

إذا عانى صندوق التروس الحالي من حمل زائد متكرر، أو تلف المحامل، أو ارتفاع غير طبيعي في درجة الحرارة، فإن مجرد تصنيع صندوق تروس آخر بنفس المواصفات الاسمية قد يعيد إنتاج نفس المشكلة. يجب مراجعة حالة الحمل الحالية أولاً. هذا المبدأ منعكس بالفعل في صفحتك الحالية ويجب أن يظل نقطة بيع مركزية.

هل يمكنه استبدال صندوق تروس البثق المزدوج الحالي لديك؟

بالنسبة لاستبدال صندوق تروس البثق المزدوج، فإن سعة النقل هي نصف المشكلة فقط.

يجب أن يتطابق صندوق التروس الجديد ميكانيكيًا مع خط البثق الحالي.

تشمل أبعاد الاستبدال الحرجة:

Internal structure diagram of the ZT-Z twin-screw extruder gearbox

المسافة المركزية لعمود الخرج، أو شق الخرج أو الوصلة، أو موضع عمود الإدخال، أو ارتفاع العمود، أو سطح التركيب، أو نمط فتحة التركيب، وواجهات التشحيم/التبريد.

يمكن تطوير صندوق تروس بديل وفقًا لرسم أصلي، أو نموذج صندوق تروس موجود، أو واجهات ماكينة مقاسة. تدعم صفحتك الحالية بالفعل الاستبدال بناءً على الرسومات، وبيانات النموذج، والأبعاد المقاسة.هذا مفيد بشكل خاص عندما:نموذج صندوق التروس الأصلي قديم

وقت تسليم الشركة المصنعة الأصلية طويل جدًا

صندوق التروس الحالي يعاني من فشل متكرر

الرسومات الجزئية فقط متاحة

يجب أن يحتفظ خط البثق بواجهات الماكينة الميكانيكية الحالية

الهدف ليس مجرد تصنيع صندوق تروس يمكن تركيبه. يجب أن يتطابق البديل أيضًا مع حمل التشغيل الفعلي.

  • نقل موثوق للتركيب المستمر
  • يجب أن يعمل صندوق التروس عالي عزم الدوران كنظام نقل كامل.

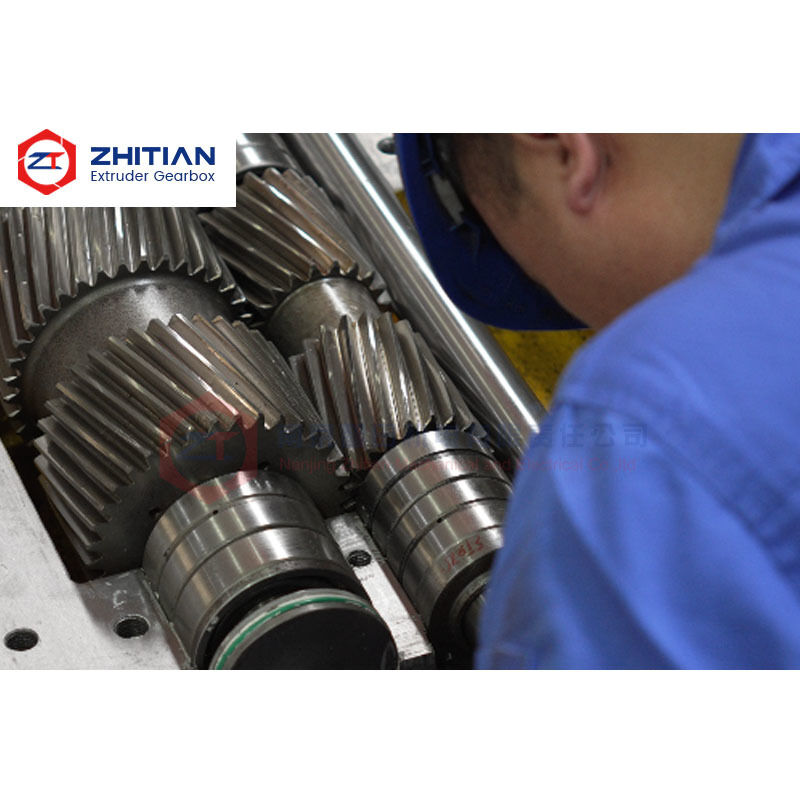

  • نقل التروس الدقيق
  • تساعد التروس المصنوعة من سبائك الصلب المصقولة بدقة في الحفاظ على تلامس دقيق للأسنان ونقل طاقة مستقر. دقة التروس والمعالجة الحرارية مهمة بشكل خاص أثناء التشغيل المستمر عالي الحمل.
  • دعم المحامل

يجب أن تستوعب المحامل الأحمال المجمعة الناتجة عن نظام نقل المخرج المزدوج المتقارب. لذلك، يجب النظر في اختيار المحامل وتركيبها مع هيكل التروس وعمود الخرج.


Precision gear grinding for twin screw extruder gearbox transmission components Gear profile and pitch inspection for twin screw extruder gearbox quality control
Precision inspection of gearbox housing dimensions and bearing bores External forced lubrication and oil cooling system for twin screw extruder gearbox

تشحيم الزيت القسري

يستخدم صندوق التروس تشحيم الزيت القسري لتزويد مواقع التروس والمحامل الحرجة بالتشحيم.

يمكن للنظام دمج الترشيح، ومراقبة الضغط، ومراقبة درجة الحرارة، وتبريد الزيت وفقًا لتكوين صندوق التروس. يسلط منتجك الحالي بالفعل الضوء على التشحيم القسري والتبريد الخارجي للزيت كتكوينات أساسية.

لا ينبغي التعامل مع ارتفاع درجة حرارة الزيت تلقائيًا على أنه مشكلة تبريد. الحمل الزائد للعملية، أو عدم كفاية تدفق الزيت، أو مادة التشحيم غير المناسبة، أو الترشيح المسدود، أو حالة المحامل، أو تلامس التروس أو المحاذاة يمكن أن تزيد أيضًا من درجة الحرارة.

دقة الاستبدال مهمة

حتى عندما تكون سعة عزم الدوران كافية، يمكن لواجهات صندوق التروس غير الدقيقة أن تسبب أحمالًا إضافية على الأعمدة والمحامل والوصلات.

لذلك، نركز في تصنيع الاستبدال على:

المسافة المركزية → واجهة الخرج → موضع التركيب → محاذاة العمود → وصلة التشحيم

يمكن أن يشمل فحص صندوق التروس دقة التروس، وأبعاد الأعمدة، والمسافة المركزية للخرج، وواجهات التركيب، وتشغيل التشحيم، وفحص التسرب، وحالة التشغيل بدون حمل.

يؤدي الاحتفاظ بهذه السجلات أيضًا إلى تسهيل طلبات الاستبدال وقطع الغيار المستقبلية.

أرسل لنا 4 معلمات للبدء

لا تحتاج إلى إعداد مواصفات فنية كاملة قبل الاتصال بنا.

لتقييم صندوق تروس أولي، أرسل:

نموذج صندوق التروس الحالي أو صور واضحة

قوة المحرك

سرعة خرج اللولب المطلوبة

المسافة المركزية لعمود الخرج

إذا كانت متاحة، يمكن تقديم الرسومات، ونسبة التروس، وأبعاد الشق، وتيار المحرك الفعلي، ومشاكل التشغيل، ومعلومات التشحيم لاحقًا للتأكيد التفصيلي.هذا أبسط عمدًا من الصفحة الحالية، التي تطلب من العميل إعداد ما يصل إلى 14 عنصرًا قبل التقييم.أسئلة متكررة

هل يمكنك استبدال صندوق تروس عندما لا يكون النموذج الأصلي متاحًا بعد الآن؟

  1. نعم. يمكن تقييم الاستبدال من نموذج صندوق تروس موجود، أو رسم، أو واجهات ماكينة مقاسة. يجب تأكيد المسافة المركزية، وواجهات العمود، وأبعاد التركيب، والسرعة، وحمل التشغيل.
  2. هل قوة المحرك كافية لاختيار صندوق تروس بثق لولبي مزدوج؟
  3. لا. يجب أخذ قوة المحرك في الاعتبار جنبًا إلى جنب مع سرعة الإدخال، وسرعة الإخراج، ونسبة التروس، وعزم الدوران المطلوب، وحمل التشغيل المستمر.
  4. لماذا يسخن صندوق تروس البثق؟

تشمل الأسباب المحتملة الحمل الزائد للتشغيل، وعدم كفاية دوران الزيت، ومادة التشحيم غير المناسبة، والترشيح المسدود، ومشاكل المحامل، وحالة تداخل التروس، وأخطاء المحاذاة، أو التبريد غير الكافي. يجب تقييم أنظمة النقل والتشحيم معًا.

هل يجب أن أختار دائمًا صندوق التروس ذو أعلى كثافة عزم دوران؟

لا. يجب أن يوفر صندوق التروس سعة عزم دوران وهوامش خدمة كافية للعملية الفعلية. قد يؤدي اختيار مواصفات أعلى بكثير من المطلوب إلى زيادة التكلفة دون حل مشكلة التشغيل الحقيقية.

اطلب تقييم استبدال صندوق التروس

إذا كان صندوق التروس الحالي لديك محملاً بشكل زائد، أو يسخن، أو يفشل بشكل متكرر، أو لم يعد متاحًا من المصدر الأصلي، فأرسل لنا معلومات الماكينة الأساسية أولاً.

يمكننا تقييم:

سعة عزم الدوران المطلوبة → نسبة التروس → سرعة الخرج → المسافة المركزية → واجهات الاستبدال → متطلبات التشحيم والتبريد

أرسل بيانات صندوق التروس الخاصة بك للتقييم الفني

ابدأ بـ 4 معلمات فقط: نموذج صندوق التروس أو صورته، قوة المحرك، سرعة اللولب، والمسافة المركزية.
