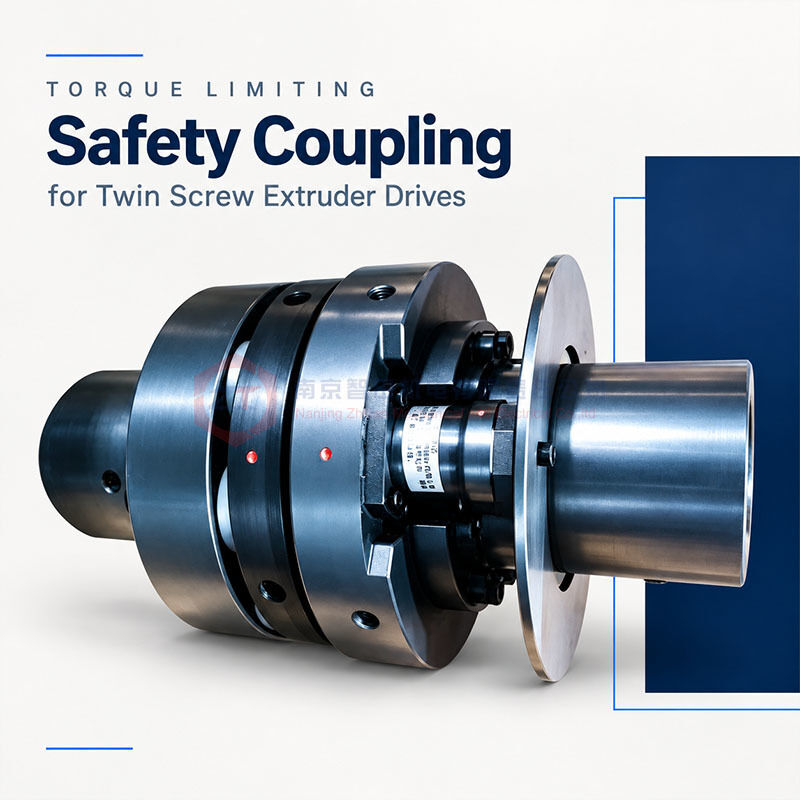

وصلة أمان محددة لعزم الدوران لمحركات البثق المزدوج اللولب

توفر ZHITIAN وصلات أمان محدودة بعزم الدوران لتوصيل المحرك وعلبة التروس لمبثقات البرغي المزدوج. يجمع هذا التكوين بين محدد عزم دوران يدوي الإعادة من نوع الدبوس مع اقتران دبوس وجلبة, مما يوفر نقل عزم الدوران أثناء التشغيل العادي وفصل كامل عند حدوث حمل زائد.
يستخدم محدد عزم الدوران وحدات دبوس أمان فردية موضوعة حول الشفة المحركة. تشتمل كل وحدة على كرة فولاذية في طرفها الأمامي تتشابك مع جيب مطابق. تتوفر وحدات أمان مستوردة أو صينية الصنع وفقًا للتكوين المحدد.
قبل الشحن، يخضع كل محدد عزم دوران لاختبارات متكررة للأمام والخلف على منصة اختبار عزم دوران ديناميكية للتحقق من عزم الدوران عند الانفصال ضمن النطاق المحدد من قبل العميل.

ترتيب الدبابيس المعياري

يتم تركيب وحدات دبوس الأمان حول محيط الشفة المحركة. يتم اختيار عددها وفقًا لعزم الدوران المطلوب عند الانفصال وقدرة الوحدات المختارة.
تستخدم التكوينات الشائعة وحدتين أو ثلاث أو أربع وحدات, مرتبة بالتساوي وبشكل متماثل للحفاظ على التوازن الدوراني.
يوفر البناء المعياري الوصول إلى وحدات الدبوس الفردية للصيانة. يمكن استبدال وحدات الدبوس دون تحريك المحرك أو علبة التروس، مما يساعد على تبسيط الصيانة حيث يكون إعادة وضع المعدات المتصلة غير مريح.
يجب أن تتطابق وحدات الاستبدال مع مواصفات التجميع المؤكدة. لا ينبغي افتراض أن الوحدات المستوردة والصينية الصنع قابلة للتبديل المباشر دون التحقق من أبعادها وخصائص تشغيلها.

فصل كامل عند الحمل الزائد

أثناء التشغيل العادي، تظل الكرات الفولاذية في مقدمة وحدات الدبوس مستقرة في جيوبها المقابلة، مما يسمح بنقل عزم الدوران بين الجانب المحرك والجانب المدفوع.
عندما يصل عزم الدوران المطبق إلى عتبة الانفصال المحددة، تغادر الكرات جيوبها معًا. ثم ينفصل الجانبان المحرك والمدفوع بالكامل.
بعد الانفصال، يتم قطع مسار نقل عزم الدوران، دون نقل أي عزم دوران متبقٍ إلى الجانب المدفوع. يمكن للجانب المحرك الاستمرار في الدوران بشكل مستقل، ولا تعود الآلية إلى العمل تلقائيًا.
يمكن أن يحدث تشغيل حر ممتد ضمن حدود السرعة والتزييت والتشغيل المحددة للتكوين المزود. يجب مطابقة إعداد الانفصال مع طلب التشغيل العادي ومتطلبات حماية وصلة إدخال علبة التروس.

حماية ثنائية الاتجاه تم التحقق منها بالاختبار الديناميكي

يتم اختبار كل محدد عزم دوران ZHITIAN بشكل متكرر في كلا الاتجاهين الدورانيين قبل التسليم.
يتحقق الاختبار على منصة اختبار عزم دوران ديناميكية من أن عزم الدوران المقاس عند الانفصال يظل ضمن النطاق الذي يتطلبه العميل. تتحقق القياسات المتكررة من اتساق الانفصال بدلاً من الاعتماد فقط على إعداد اسمي.
يدعم هذا التحقق الحماية ثنائية الاتجاه من الحمل الزائد ويوفر أساسًا عمليًا لتقييم دقة الانفصال.
يتم تأكيد نطاق عزم الدوران المطلوب وحدود القبول مع الطلب. يجب على العملاء الذين يطلبون سجلات اختبار أو دقة رقمية محددة ذكر هذه المتطلبات أثناء عرض الأسعار.

مفتاح تقارب اختياري لإشارة إيقاف المحرك

يمكن تركيب مفتاح تقارب خلف لوحة الإشارة في الجزء الخلفي من وحدة الدبوس. عند حدوث انفصال بسبب الحمل الزائد، يسمح تحريك لوحة الإشارة للمفتاح باكتشاف حالة الانفصال.
عند توصيله بنظام التحكم في الماكينة، يمكن لإشارة المفتاح تشغيل أمر إيقاف المحرك.
يقطع الفصل الميكانيكي نقل عزم الدوران، بينما تبدأ الإشارة الكهربائية تسلسل الإيقاف المكون. يعتمد وقت إيقاف المحرك الفعلي على ضوابط القيادة وترتيب الفرامل والقصور الذاتي الدوراني.
يتم تأكيد موضع المفتاح وخلوص الاستشعار واتصالات التحكم أثناء التركيب.

إعادة الضبط اليدوي بعد إزالة الحمل الزائد

يبقى محدد عزم الدوران منفصلاً حتى تتم إعادة ضبطه عمدًا.
قبل إعادة الضبط، أوقف المعدات، واعزل المحرك ضد البدء غير المتوقع، وقم بإزالة سبب الحمل الزائد. يجب أن تكون المكونات الدوارة ثابتة.
لهذا التكوين، تسلسل إعادة الضبط هو:

• قم بمحاذاة علامتي المرجع الحمراوين على المحيط الخارجي للجانبين المحرك والمدفوع بحيث تشكلان خطًا مستقيمًا.
• باتباع التعليمات المقدمة، استخدم المطرقة المحددة أو أداة إعادة الضبط للنقر على الطرف الخلفي المحدد لكل وحدة دبوس.
• يشير نقرة مميزة إلى إعادة الارتباط. تأكد من أن كل وحدة قد عادت إلى موضعها المحدد المرتبط قبل إعادة التشغيل.

لا تضرب مفتاح التقارب أو لوحة الإشارة. يجب أن تتبع الأداة المسموح بها وطريقة النقر التعليمات المقدمة مع الاقتران.

مواصفات المنتج

ستة معلمات مطلوبة للاختيار الأولي

يشير طول تداخل الفتحة إلى طول تداخل العمود مع المحور على كل جانب. للتحقق النهائي، يرجى أيضًا تقديم سرعة التشغيل وحدود إدخال علبة التروس ومساحة التركيب المتاحة وعزم الدوران المطلوب عند الانفصال إذا كان معروفًا.

أسئلة متكررة

هل يمكن استبدال وحدات الدبوس دون تحريك المعدات؟

نعم. يمكن استبدال الوحدات الفردية دون إعادة تحديد موقع المحرك أو علبة التروس، باتباع إجراء الصيانة المحدد.

هل يعود المحدد تلقائيًا بعد الحمل الزائد؟

لا. يتطلب إعادة ضبط يدوي بعد إزالة سبب الحمل الزائد.

هل المزيد من الوحدات أفضل دائمًا؟

لا. يتم اختيار كمية الوحدة ومواصفاتها معًا لتحقيق عزم الدوران المطلوب عند الانفصال وتكوين التجميع.

طلب اختيار وعرض أسعار

أرسل إلى ZHITIAN معلمات الاختيار الست، وخيار الوحدة المفضل لديك، وأي رسومات اتصال متاحة. يرجى الإشارة إلى ما إذا كانت هناك حاجة إلى اكتشاف مفتاح التقارب وسجلات اختبار عزم الدوران.
سنقوم بتأكيد التكوين ونطاق عزم الدوران عند الانفصال والواجهات ونطاق الفحص وجدول التسليم.
