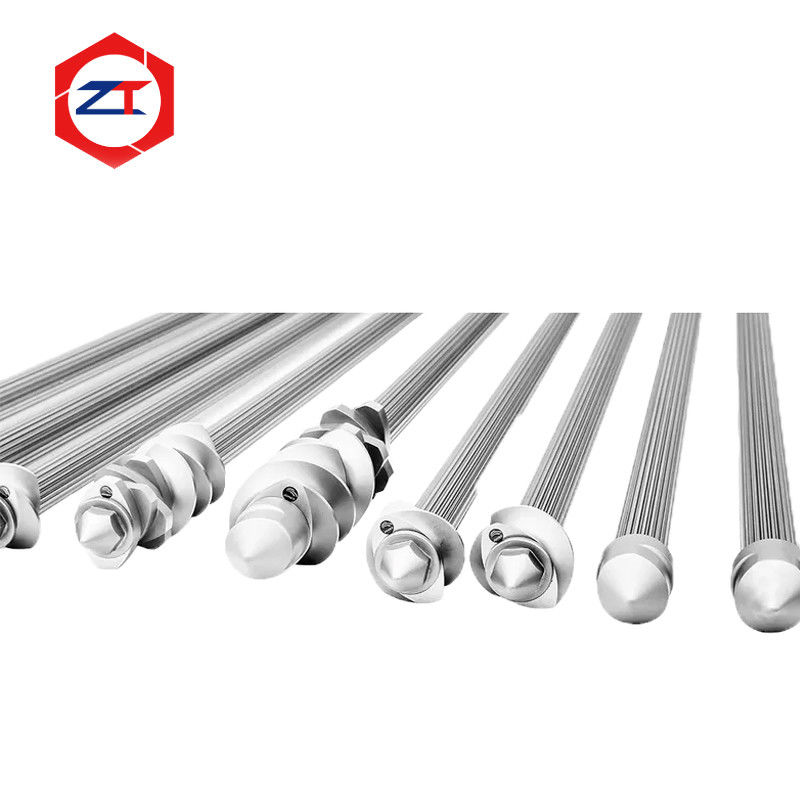

عمود طارد توأم لولبي 71 مم للاستبدال الأصلي لفئة 75

عمود مقذف لولبي مزدوج بقطر 71 مم لاستبدال المعدات الأصلية من الفئة 75

عندما يصبح العمود في خط بثق موجود من الفئة 75 باليًا أو ملتوياً أو تالفًا، فإن العثور على بديل ليس مجرد مسألة طلب عمود آخر بنفس القطر الاسمي.

هذا "عمود مقذف لولبي مزدوج بقطر 71 مم" مصمم للاستبدال الأصلي لأنظمة البثق اللولبية المزدوجة المتزامنة من الفئة 75 حيث يجب أن يستمر العمود الجديد في العمل مع عناصر اللولب الموجودة لدى العميل واتصال علبة التروس وهيكل القفل.يمكن تكوين المنتج الحالي مع أو بدون نظام تبريد اعتمادًا على تصميم الماكينة الحالي.هدف الاستبدال مباشر:

مطابقة الماكينة الحالية بدقة دون إعادة إنتاج التآكل الموجود بالفعل على العمود القديم.

ما المشاكل التي يحلها عمود الاستبدال بقطر 71 مم؟

قد تظل خطوط البثق القديمة منتجة ميكانيكيًا حتى عندما يصبح الحصول على مكونات نقل فردية صعبًا.

تشمل مشاكل العملاء النموذجية:

تآكل العمود الأصلي أو تلف الشق.

التواء العمود أو كسره.

• زيادة الخلوص بين العمود وعناصر اللولب.
• صعوبة الحصول على قطع الغيار الأصلية.
• وقت تسليم طويل للمكونات البديلة.
• عدم ملاءمة عناصر اللولب الجديدة للعمود القديم بشكل صحيح.
• رسومات أصلية مفقودة أو غير مكتملة.
• في هذه الحالات، يجب تقييم العمود البديل كجزء من مجموعة اللولب الكاملة بدلاً من قضيب فولاذي معزول.
• مصمم لتجميعات عناصر اللولب الحالية بقطر 71 مم

تتكون مجموعة اللولب المزدوج المعيارية من عناصر نقل متعددة، وكتل عجن، وعناصر خلط مثبتة على طول العمود.

بالنسبة لـ "عمود مقذف استبدال المعدات الأصلية"، يجب أن يظل العمود الجديد متوافقًا مع عناصر اللولب التي ستستمر في الاستخدام.

تشمل الأبعاد الحرجة:

ملف الشق → أبعاد الشق → قطر العمود → تحديد موضع العنصر → الطول الإجمالي → واجهة القفل الطرفية.قد يتسبب عمود يختلف قليلاً في هندسة الشق أو أبعاد تحديد الموضع في حدوث مشاكل أثناء التجميع.لذلك، فإن الهدف ليس مجرد تحقيق حجم الماكينة الاسمي 71 مم. يجب إعادة إنتاج الواجهة الكاملة بين العمود وعناصر اللولب بدقة.

يتطلب استبدال المعدات الأصلية أكثر من مجرد نسخ العمود القديم

يمكن أن يكون العمود القديم مفيدًا كمرجع قياس، ولكنه لا ينبغي أن يعامل تلقائيًا كمعيار التصميم الأصلي.

بعد سنوات من التشغيل، قد يكون الشق قد فقد بالفعل مادة. قد تظهر أسطح نقل عزم الدوران تآكلًا موضعيًا، وقد يكون العمود قد تعرض لتشوه.

إذا تم نسخ هذه الأبعاد المتآكلة مباشرة، فقد يعيد العمود الجديد إنتاج خلوص تجميع مفرط.

بالنسبة لمشاريع الاستبدال، يجب تقييم المكون الحالي أولاً للتمييز بين:

الأبعاد الوظيفية الأصلية والتآكل الخدمي.

إذا كانت الرسومات متاحة، يمكن مقارنتها بالعمود المستخدم. إذا لم تكن الرسومات متاحة، يمكن قياس العمود وعناصر اللولب المطابقة معًا.

اختيار المواد وفقًا لظروف التشغيل

يسرد المنتج الحالي "40CrNiMo و WR15E و WR30" كخيارات للمواد.

يجب اختيار المادة الصحيحة وفقًا لمتطلبات النقل الفعلية بدلاً من مجرد اختيار الدرجة الأعلى تكلفة.

تشمل الاعتبارات الهامة:

عزم الدوران المنقول فعليًا.

سرعة اللولب.هندسة الشق.حمل التشغيل المستمر.

تقلب عزم الدوران.

تركيبة المواد.

• تاريخ خدمة العمود الحالي.
• إذا فشل العمود السابق بسبب الحمل الزائد المتكرر، فقد لا يحل تغيير المادة وحده المشكلة الجذرية.
• يجب أيضًا مراجعة سعة خرج علبة التروس وحمل الإنتاج الفعلي.
• يؤثر ملاءمة الشق على نقل عزم الدوران والتجميع
• ينقل شق العمود عزم الدوران إلى الشق الداخلي لكل عنصر لولب.
• إذا أصبح الملاءمة فضفاضًا جدًا، يمكن أن تؤدي تغييرات عزم الدوران المتكررة إلى زيادة الحركة النسبية وتآكل الواجهة.
• إذا كانت الملاءمة ضيقة جدًا، فقد يصبح تركيب وإزالة عناصر اللولب صعبًا.

بالنسبة لـ "عمود مقذف لولبي مزدوج بقطر 71 مم"، فإن الهدف هو إشراك الشق المتحكم فيه الذي يوفر كلاً من نقل عزم الدوران الموثوق به وتجميع عناصر اللولب العملي.

هذا مهم بشكل خاص عندما ينوي العميل الاحتفاظ بعناصر اللولب الحالية واستبدال العمود فقط.

مطابقة علبة التروس والواجهات الطرفية

شق اللولب هو جانب واحد فقط من مشكلة الاستبدال.

يجب أن يتطابق الطرف المقابل للعمود أيضًا مع نظام النقل والقفل الحالي.

لذلك، يجب أن يؤكد تقييم الاستبدال على:

اتصال جانب علبة التروس → طول العمود → مواضع عناصر اللولب → هيكل القفل الأمامي → ترتيب التبريد.يمكن تكوين المنتج الحالي مع أو بدون نظام تبريد اعتمادًا على تصميم الماكينة الحالي.بالنسبة لماكينة أقدم، يمكن أن يسمح الحفاظ على هذه الواجهات للعميل باستبدال العمود البالي دون تعديل غير ضروري لمعدات البثق المحيطة.

متى يجب فحص العمود وعناصر اللولب معًا؟

إذا شعرت عناصر اللولب الجديدة فضفاضة على العمود القديم، فقد يكون شق العمود قد تآكل بالفعل.

ومع ذلك، يمكن أن يتآكل الشق الداخلي لعناصر اللولب الحالية أيضًا.

لذلك، عند الإبلاغ عن خلوص مفرط، من الأفضل فحص:

شق العمود + الشق الداخلي لعنصر اللولب + ملاءمة التجميع الفعلية.

قد لا يؤدي استبدال جانب واحد فقط من واجهة متآكلة بشدة إلى استعادة الملاءمة المقصودة.

يساعد هذا أيضًا في تحديد ما إذا كان العميل يحتاج فقط إلى عمود جديد أو ما إذا كان يجب استبدال عناصر اللولب المحددة في نفس الوقت.

المعلومات المطلوبة لمراجعة الاستبدال

للبدء، قم بتوفير:

طراز المقذف الحالي أو فئة الماكينة.

رسم العمود الحالي أو عينة.

بيانات عنصر اللولب المطابق أو الشق.

الطول الإجمالي للعمود.

معلومات اتصال جانب علبة التروس.

صور لتآكل الشق أو التواءه أو تلفه.

إذا لم تكن الرسومات الأصلية متاحة، يمكن قياس العمود المستخدم والعناصر المطابقة لإعادة بناء الأبعاد الوظيفية.

أسئلة متكررة

1. هل يتم اختيار هذا العمود فقط حسب قطر اللولب 71 مم؟
2. لا. يحدد حجم اللولب الاسمي فئة الماكينة العامة، ولكن يجب أيضًا مطابقة هندسة الشق وطول العمود والواجهات الطرفية وأبعاد القفل.
3. هل يمكنك تصنيع العمود بدون رسم أصلي؟
4. نعم. يمكن قياس عمود موجود وعناصر لولب مطابقة، ولكن يجب أولاً تحديد المناطق المتآكلة.
5. هل يمكنني الاحتفاظ بعناصر اللولب الحالية؟
6. في العديد من مشاريع الاستبدال، نعم، بشرط أن تظل الشقوق الداخلية وأسطح التجميع الأخرى ضمن حالة مقبولة.

هل يمكن تخصيص المواد وهيكل التبريد؟

نعم. يدعم المنتج الحالي خيارات مواد متعددة وتكوينات مع أو بدون تبريد العمود.

طلب مراجعة استبدال عمود بقطر 71 مم

إذا كان خط البثق من الفئة 75 لديك به عمود بالٍ أو ملتوٍ أو غير متوفر، فأرسل لنا "العمود الحالي أو الرسم أو الأبعاد مع عنصر لولب مطابق".

يمكننا تقييم:

ملاءمة الشق → أبعاد العمود → واجهة علبة التروس → هيكل القفل → المادة → تكوين التبريد.

قبل التصنيع.

أرسل بيانات عمودك بقطر 71 مم لمراجعة استبدال المعدات الأصلية
