تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: Zhitian
إصدار الشهادات: iso:9001
Model Number: customize
شروط الدفع والشحن
Minimum Order Quantity: 1
الأسعار: Timely quotation
Packaging Details: wooden case
Delivery Time: 5-60 days
شروط الدفع: تي / تي، خطاب الاعتماد
القدرة على العرض: 500 مجموعة / شهر
نوع المنتج: |
عجلة محفزة مزدوجة |
نوع رمح: |
رمح الصلبة |
خيارات المواد: |
WR15E / WR30 / 40CrNiMo |
تقتيش: |
كشف الخلل بالموجات فوق الصوتية |
نوع المفتاح: |
خط مطوي / مخصص |
طول: |
حسب الطلب |
بناء: |
مع أو بدون تبريد |
دعم الاستبدال: |
الرسم / العينة / الأبعاد المقاسة |
نوع المنتج: |
عجلة محفزة مزدوجة |
نوع رمح: |
رمح الصلبة |
خيارات المواد: |
WR15E / WR30 / 40CrNiMo |
تقتيش: |
كشف الخلل بالموجات فوق الصوتية |
نوع المفتاح: |
خط مطوي / مخصص |
طول: |
حسب الطلب |
بناء: |
مع أو بدون تبريد |
دعم الاستبدال: |
الرسم / العينة / الأبعاد المقاسة |

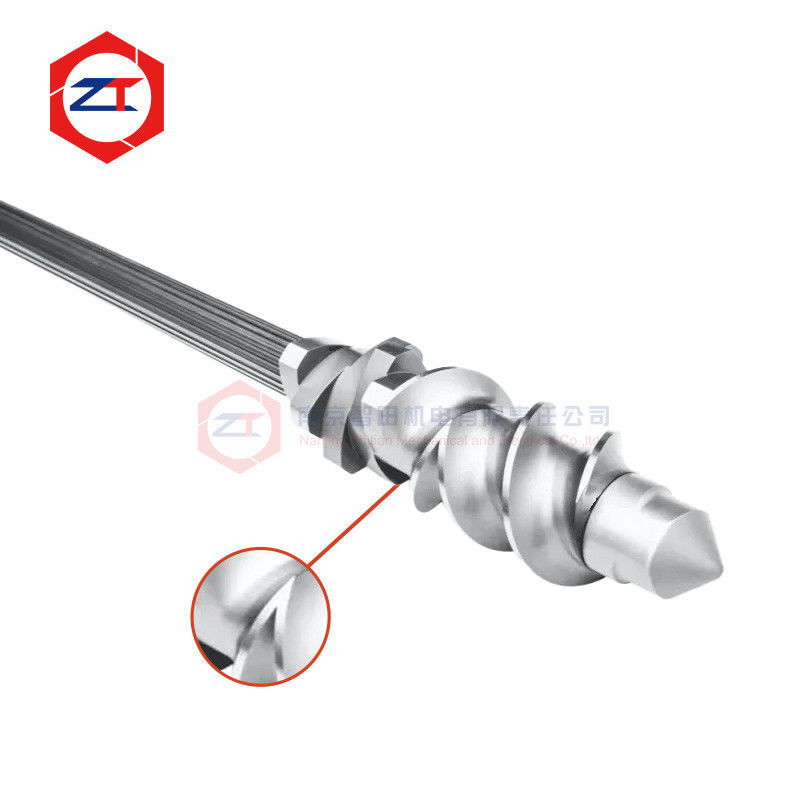

أعمود طحن مزدوج المسمارتعمل تحت حمل التواء المستمر مع نقل عزم الدوران للصندوق إلى كل عنصر خرطوشة مثبت على طول العمود. لهذا السبب،دقة الأبعاد وحدها ليست كافية عند تقييم عمود استبدال.
السطح الخارجي يمكن أن يتم معالجته بشكل صحيح ، ولكن يجب أن تكون المادة نفسها مناسبة أيضًا للحمل لفترة طويلة.
لهذا السبب يتم وضع هذا العمود حول شرطين:استبدال OEM الدقيق وتفتيش جودة المواد الداخليةيتم استخدام الكشف عن العيوب بالموجات فوق الصوتية كطريقة اختبار غير مدمرة للمساعدة في تحديد الاختلالات الداخلية التي لا يمكن تقييمها عن طريق الفحص البصري أو الأبعاد وحدها.
تشمل التكوينات الحالية خيارات مواد WR15E و WR30 و 40CrNiMo ، وبناء العمود الصلب ، والطول القابل للتخصيص والتصاميم مع أو بدون تبريد.
يمكن أن يجتاز عمود فحص الأبعاد الخارجي بينما لا يزال يتطلب التحقق الإضافي من حالة المادة.
الفحص الأبعاد يجيب على أسئلة مثل:
هل الخط الصحيح؟ هل القطر ضمن التسامح؟ هل طول العمود صحيح؟ هل تتطابق الواجهات مع الآلة الحالية؟
الاختبار بالموجات فوق الصوتية يعالج سؤال مختلف:
هل هناك دليل على انقطاع داخلي في المادة التي تم فحصها؟
لا ينبغي الخلط بين هذين التفتيشين.
بالنسبة لمكون يحمل عزم الدوران بشكل متكرر أثناء التطويق ، فإن حالة المواد ودقة المعالجة مهمتان.اكتشاف العيوب بالموجات فوق الصوتية يضيف خطوة أخرى لمراقبة الجودة قبل دخول العمود في الخدمةلا يحل محل فحص الأبعاد أو التحكم في المعالجة الحرارية أو اختيار علبة التروس والعمليات الصحيحة.
ينقل العمود عزم الدوران من مخرج علبة التروس إلى مجموعة المسمار الوحيدة.
تعتمد موثوقية تشغيلها على أكثر من قوة المادة وحدها. العوامل المهمة تشمل:
إذا كان العمود قد كسر سابقا، أو تلتوي أو تعرضت لأضرار شديدة، وإعادة إنتاج الأبعاد الأصلية فقط قد لا تكون كافية.وينبغي أيضا مراجعة حالة التشغيل لتحديد ما إذا كانت الحمل الزائد، أو ارتداء أو محاذاة أو عامل ميكانيكي آخر ساهم في الفشل.
المنتج الحالي يقدم خيارات المواد بما في ذلكWR15E و WR30 و 40CrNiMo.
يجب اختيار المواد وفقًا لحجم العمود الفعلي ومتطلبات الدوران وظروف الطحن بدلاً من اسم المواد وحدها.
على سبيل المثال، قد يعرض خط ضغط أكبر معالجة المركبات المملوءة بشدة العمود لظروف تحميل مختلفة عن آلة أصغر تعمل على صياغة البوليمر المستقرة نسبياً.
لذلك يجب النظر في اختيار المواد جنبا إلى جنب مع نظام نقل كامل:
مخرج علبة التروس → العمود → اتصال الخط → عناصر المسمار → حمولة العملية
هذا يساعد على تجنب التعامل مع العمود كجزء احتياطي معزول.
من أجلعجلة طحن مزدوجة المسمار، الطول الإجمالي والقطر الاسمي هي أبعاد أساسية فقط.
يجب أن يتوافق العمود الغياري أيضًا:
ملف الشريط → أبعاد الشريط → مواقع عنصر المسمار → اتصال جانب علبة التروس → هيكل القفل الأمامي → ترتيب التبريد
ويدعم المنتج الحالي الطول المخصص والبناء مع أو بدون تبريد، مما يسمح بتكييف العمود مع تكوينات مختلفة لآلات التطويق القائمة.
إذا لم يكن الرسم الأصلي متاحًا ، فيمكن قياس عمود موجود أو عناصر مسدس مطابقة.
ومع ذلك ، يجب تحديد التآكل أولاً. النسخ المباشر من spline القديمة التي فقدت بالفعل المواد قد يعيد إنتاج إزالة مفرطة في المكون الجديد.
يجب أن تأخذ عملية تفتيش العمود الموثوق بها في الاعتبار كل من سلامة المواد والهندسة.
يستخدم اختبار الموجات فوق الصوتية لفحص المادة داخلياً دون قطع المكون إلى أجزاء.غرضها هو المساعدة في تحديد المعلومات الداخلية التي يجب الإبلاغ عنها وفقًا لإجراءات التفتيش المعمول بها.
التفتيش الأبعاد يؤكد الهندسة اللازمة للتجميع، بما في ذلك أبعاد spline، قطر العمود، ولوحات الموقع والواجهات النهائية.
يجب أن يتناسب العمود أيضًا بشكل صحيح مع عناصر المسمار المثبتة عليه. قد يسهم الفراغ المفرط في الحركة المتكررة وتآكل الواجهة ،في حين أن الوضع الضيق جدا يمكن أن يخلق صعوبات التجميع.
معًا، توفر هذه الاختبارات معلومات أكثر فائدة من مجرد وصف العمود بأنه "دقة عالية".
يجب فحص عمود عندما يلاحظ العملاء مشاكل مثل:
يجب تحديد السبب قبل الاستبدال كلما أمكن.
على سبيل المثال، عمود استبدال أقوى وحده لن تصحح نظام يعمل مراراً وتكراراً خارج نطاق العزم المناسب.
تشكل عناصر العمود والمسمار واجهة واحدة لنقل عزم الدوران.
إذا كان خيط العمود الخارجي ملبوسًا ، فقد يؤدي تثبيت عناصر المسمار الجديدة إلى إزالة مفرطة.
وبالمثل ، إذا كان الجدار الداخلي للعناصر المسمارية الموجودة مرتديًا سيئًا ، فقد لا يعيد تثبيت عمود جديد التلاءم المقصود.
لذلك، بالنسبة لمشاريع الاستبدال، من المفيد تقييم:
حالة تشكيل العمود + حالة تشكيل عنصر المسمار + تناسب الجمعية الفعلي
هذا يساعد على تحديد ما إذا كان ينبغي استبدال العمود أو عناصر المسمار أو كليهما.
لبدءعمود الطحن الذي تم اختباره بالموجات فوق الصوتيةمراجعة الاستبدال، توفير:
إذا لم يكن الرسم متاحًا ، فيمكن استخدام الصور والعمود الموجود لتحديد الأبعاد التي تتطلب القياس.
توفر طريقة غير مدمرة لفحص حالة المواد الداخلية. إنها تكمل، بدلاً من استبدال، فحص الأبعاد والسطح.
لا، موثوقية العمود تعتمد أيضا على المواد، المعالجة الحرارية، الهندسة، عزم الدوران الفعلي، حمل التشغيل، محاذاة وغيرها من ظروف الخدمة.
نعم. يمكن تقييم الاستبدال من عمود موجود ، مماثل عناصر المسامير ومواجهات الماكينة المقاسة ، ولكن يجب أولا تحديد الأبعاد الملونة.
نعم، المنتج الحالي يدعم الطول و التكوينات التي يمكن تخصيصها مع أو بدون تبريد
إذا كان عمودك الحالي قد كسر، ملتوية، وضعت ارتداء spline أو لم يعد يمكن الحصول عليها، أرسل لنارسم أو عينة العمود، نموذج جهاز التطويق، معلومات عن الخط والحالة الحالية للفشل.
يمكننا تقييم أبعاد البديل و متطلبات التشغيل و احتياجات التفتيش قبل التصنيع
إرسال بيانات عمود الخاص بك لاستبدال OEM ومراجعة الفحص بالموجات فوق الصوتية
