تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: Zhitian
إصدار الشهادات: iso:9001
Model Number: customize
شروط الدفع والشحن
Minimum Order Quantity: 1
الأسعار: Timely quotation
Packaging Details: wooden case
Delivery Time: 5-60 days
شروط الدفع: تي / تي، خطاب الاعتماد
القدرة على العرض: 500 مجموعة / شهر
نوع المنتج: |
عجلة محفزة مزدوجة |
طلب: |
مجموعة العناصر اللولبية ونقل عزم الدوران |
مادة: |
40CrNiMoA / مادة مخصصة |
نوع المفتاح: |
خط مطوي / ملف تعريف مخصص |
طول: |
حسب الطلب |
سعة عزم الدوران: |
مخصصة حسب التطبيق |
تقتيش: |
كشف الخلل بالموجات فوق الصوتية وفحص الأبعاد |
دعم الاستبدال: |
الرسم / العينة / الأبعاد المقاسة |
نوع المنتج: |
عجلة محفزة مزدوجة |
طلب: |
مجموعة العناصر اللولبية ونقل عزم الدوران |
مادة: |
40CrNiMoA / مادة مخصصة |
نوع المفتاح: |
خط مطوي / ملف تعريف مخصص |
طول: |
حسب الطلب |
سعة عزم الدوران: |
مخصصة حسب التطبيق |
تقتيش: |
كشف الخلل بالموجات فوق الصوتية وفحص الأبعاد |
دعم الاستبدال: |
الرسم / العينة / الأبعاد المقاسة |

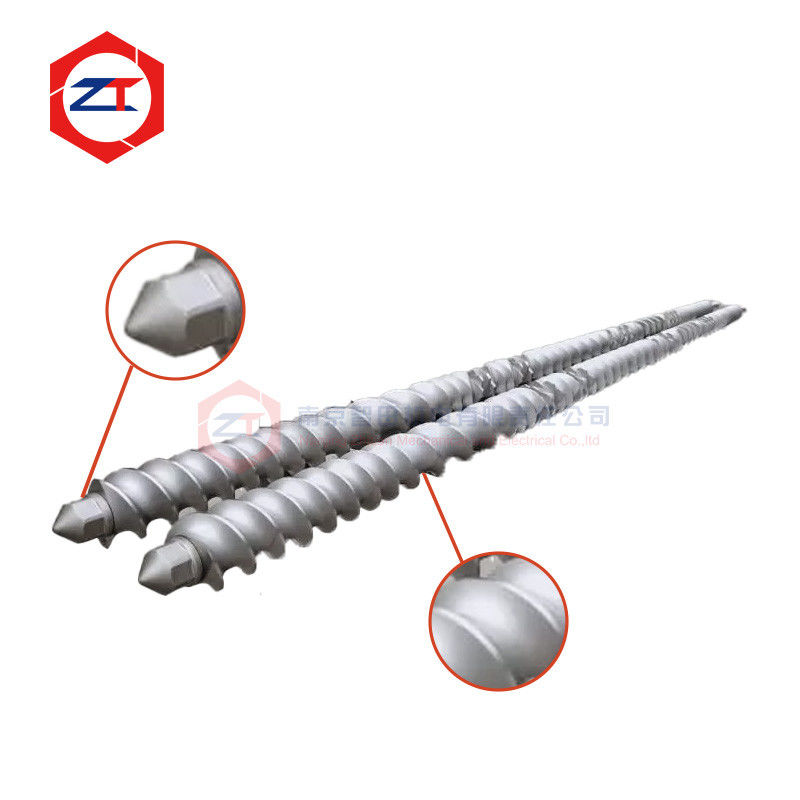

أعمود طارد توأم لولبي يفعل أكثر من نقل عزم الدوران. كما أنه يوفر المرجع البعدي لكل عنصر لولبي مثبت على طول التجميع اللولبي الكامل.
إذا كان ملف الشق، أو قطر العمود، أو الاستقامة، أو موضع العنصر، أو الاتصال النهائي غير دقيق، فقد يصبح من الصعب تركيب عناصر لولبية مصنعة بشكل صحيح، أو قد تتطور فجوة مفرطة، أو قد تفشل في التجميع بالطول الإجمالي المطلوب.
تم تصميم عمود الطارد الدقيق هذا للاستبدال من قبل الشركة المصنعة للمعدات الأصلية وتطبيقات البثق المزدوج اللولبي المخصصة حيث يكون نقل عزم الدوران الموثوق به وتجميع العناصر اللولبية الدقيق مطلوبين.
يمكن تصنيع التكوينات المتاحة وفقًا للرسم الأصلي، أو العمود الموجود، أو واجهة العنصر اللولبي، أو أبعاد الماكينة المقاسة. تشمل خيارات المنتج الحالية سعة عزم دوران مخصصة وطول، ومادة 40CrNiMoA، وكشف العيوب بالموجات فوق الصوتية.
يمكن أن يظل العمود سليمًا بصريًا بينما تغيرت أسطح الشق أو العمل الخاصة به بما يكفي للتأثير على التجميع.
تشمل المشاكل النموذجية:
عند ظهور هذه المشاكل، قد لا يؤدي استبدال العناصر اللولبية فقط إلى حل المشكلة بالكامل.
يجب أيضًا فحص حالةعمود طارد توأم لولبي.
الشق هو أحد أهم الواجهات في تجميع لولبي مزدوج معياري.
يتم نقل عزم الدوران من علبة التروس عبر العمود ثم إلى العناصر اللولبية الفردية من خلال هذا الاتصال.
إذا كان خلوص الشق مفرطًا، يمكن أن تؤدي تغيرات الحمل المتكررة إلى حركة نسبية بين العمود والعنصر اللولبي. بمرور الوقت، قد يؤدي ذلك إلى تسريع تآكل الواجهة.
إذا كانت الملاءمة ضيقة جدًا، يمكن أن تصبح عملية تركيب وإزالة العناصر اللولبية صعبة.
لهذا السبب، الهدف ليس مجرد جعل الشق "ضيقًا". إنه الحفاظ على العلاقة البعدية الصحيحة بين شق العمود والاتصال الداخلي للعناصر اللولبية.
بالنسبة لمشاريع الاستبدال من قبل الشركة المصنعة للمعدات الأصلية، يجب فحص هندسة الشق مع العناصر اللولبية الموجودة لدى العميل أو البيانات البعدية الأصلية.
قد يستخدم الطارد المزدوج اللولبي العديد من عناصر النقل الفردية، وكتل العجن، وعناصر الخلط، وعناصر الانتقال على عمود واحد.
يجب أن ينزلق كل عنصر على العمود بشكل صحيح ويستقر مقابل المكون المجاور.
هذا يعني أن دقة العمود تؤثر على التجميع الكامل، بما في ذلك:
ملاءمة الشق → موضع العنصر → تلامس الوجه النهائي → طول التجميع الإجمالي → القفل النهائي
حتى عندما يتم تصنيع كل عنصر لولبي بشكل صحيح، يمكن أن يتسبب عمود غير دقيق أو متآكل في مشاكل تجميع عبر مجموعة اللوالب بأكملها.
لهذا السبب، يجب تقييمعمود طارد دقيقكجزء من التجميع اللولبي الكامل بدلاً من مكون فولاذي معزول.
يستخدم المنتج الحالي40CrNiMoAكمادة عمود متاحة ويدعم اختيار المواد المخصصة وفقًا لمتطلبات التشغيل.
يجب أن يأخذ اختيار المواد في الاعتبار:
الهدف هو توفير قوة كافية ومقاومة للتعب دون الاعتماد فقط على درجة مادة اسمية.
بالنسبة لخطوط البثق ذات التحميل الثقيل، يجب النظر إلى العمود مع مخرج علبة التروس، وتكوين اللولب، وعزم دوران العملية الفعلي.
من الصعب تحديد عيوب المواد الداخلية فقط من السطح الخارجي النهائي.
تتضمن مواصفات المنتج الحاليةكشف العيوب بالموجات فوق الصوتيةكطريقة فحص غير مدمرة.
يمكن استخدام الفحص بالموجات فوق الصوتية للتحقق من مادة العمود بحثًا عن عيوب داخلية قبل دخول المكون في الخدمة طويلة الأمد.
يظل الفحص البعدي مهمًا بنفس القدر لأن سلامة المواد وحدها لا تضمن تجميع العناصر اللولبية بشكل صحيح.
بالنسبة لعمود بديل، يجب تأكيد الأبعاد الرئيسية مثل هندسة الشق، وقطر العمود، وأسطح تحديد موضع العنصر، والواجهات النهائية قبل الشحن.
بالنسبة لـعمود طارد توأم لولبي بديل من الشركة المصنعة للمعدات الأصلية، الطول الإجمالي والقطر الاسمي هما مجرد أبعاد مرجعية أساسية.
يجب أن يتطابق البديل أيضًا مع:
ملف الشق → أبعاد الشق → تحديد موضع العنصر اللولبي → نهايات العمود → واجهة الاقتران → هيكل القفل → تكوين التبريد
تدعم الصفحة الحالية طول العمود المخصص، وسعة عزم الدوران، والتكوينات مع أو بدون تبريد.
إذا لم يكن الرسم الأصلي متاحًا، يمكن قياس عمود موجود. ومع ذلك، يجب تحديد الأسطح المتآكلة قبل تحديد أبعاد التصنيع النهائية.
قد يؤدي نسخ عمود متآكل مباشرة إلى تكرار خلوص التجميع الحالي في المكون الجديد.
عندما يبلغ العملاء عن عناصر لولبية فضفاضة أو صعوبة في تركيب عناصر جديدة، نوصي بفحص جانبي الواجهة.
يمكن أن يؤدي العمود المتآكل مع عنصر لولبي جديد إلى حدوث خلوص مفرط.
وبالمثل، لن يحل العمود الجديد المشكلة إذا كان الشق الداخلي للعناصر اللولبية الموجودة قد تعرض بالفعل لتآكل شديد.
لهذا السبب، يمكن أن يشمل تقييم الاستبدال:
حالة العمود + حالة شق العنصر اللولبي + ملاءمة التجميع
يوفر هذا أساسًا أكثر موثوقية لتحديد ما إذا كان يجب استبدال العمود، أو العناصر اللولبية الفردية، أو كليهما.
لبدء تقييم، قم بتوفير:
إذا لم يكن الرسم متاحًا، يمكن استخدام صور واضحة وعمود موجود أو عنصر لولبي لتحديد الأبعاد التي تحتاج إلى قياس.
نعم. يمكن قياس عمود موجود أو عنصر لولبي مطابق، ولكن يجب تحديد المناطق المتآكلة قبل تحديد الأبعاد النهائية.
قد يكون الشق الداخلي للعنصر اللولبي، أو الشق الخارجي للعمود، أو كليهما متآكلًا بالفعل. يجب فحص كلا المكونين.
ليس بالضرورة. يؤثر عزم الدوران الفعلي، وهندسة الشق، وأبعاد العمود، وتقلب الحمل، وحالة المادة على موثوقية الخدمة.
نعم. يدعم المنتج الحالي الطول المخصص وسعة عزم الدوران وفقًا لمتطلبات التطبيق.
إذا كانت العناصر اللولبية الخاصة بك فضفاضة، أو يصعب تركيبها، أو تتآكل بشكل متكرر عند اتصال الشق، فقد لا تقتصر المشكلة على العناصر اللولبية.
أرسل لنارسم العمود أو عينتك، وواجهة العنصر اللولبي، ونموذج الطارد، ومشكلة التجميع الحالية.
يمكننا تقييم أبعاد العمود، وملاءمة الشق، ومتطلبات الاستبدال قبل التصنيع.
أرسل بيانات العمود الخاص بك لمراجعة ملاءمة الاستبدال والتجميع من قبل الشركة المصنعة للمعدات الأصلية
